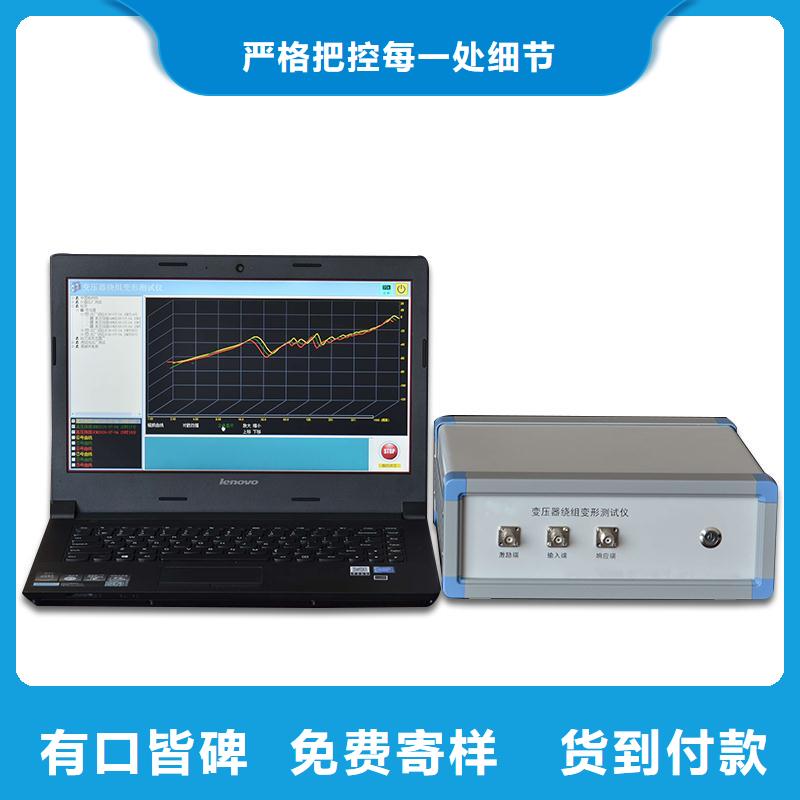

云南变压器绕组变形测试仪相关性分析在E区中的曲线自动分为三组,1-3为一组,4-6为一组,7-9为一组,每组曲线在组内进行相关性分析。点击“分析”,系统会在左侧弹出报告显示窗口,该窗口显示目前的测试报告内容,操作者可再次对信息进行确认和录入,点击报告显示窗上的“导出”,弹出保存对话框,可以对文件名、文件类型和保存路径进行设置。默认结果保存在D盘的“变压器绕组变形测试报告”中,文件名以“打印报告”+“打印时间”的形式存储。点击“分析”,系统会在左侧弹出报告显示窗口,该窗口显示目前的测试报告内容,操作者可再次对信息进行确认和录入,点击报告显示窗上的“导出”,弹出保存对话框,可以对文件名、文件类型和保存路径进行设置。默认结果保存在D盘的“变压器绕组变形测试报告”中,文件名以“打印报告”+“打印时间”的形式存储。在E区中选中的曲线自动分组,每组曲线在组内进行相关性分析。分析分为横向比较,纵向比较和两两比较,横向比较为绕组间的比较,1-2-3为一组,4-5-6为一组,7-8-9为一组。纵向比较为同绕组之间的比较,1-4-7为一组,2-5-8为一组,3-6-9为一组。两两比较为绕组成对比较,1-2,3-4,5-6,7-8分别为一组。窗口下部为报告输出的内容选择。

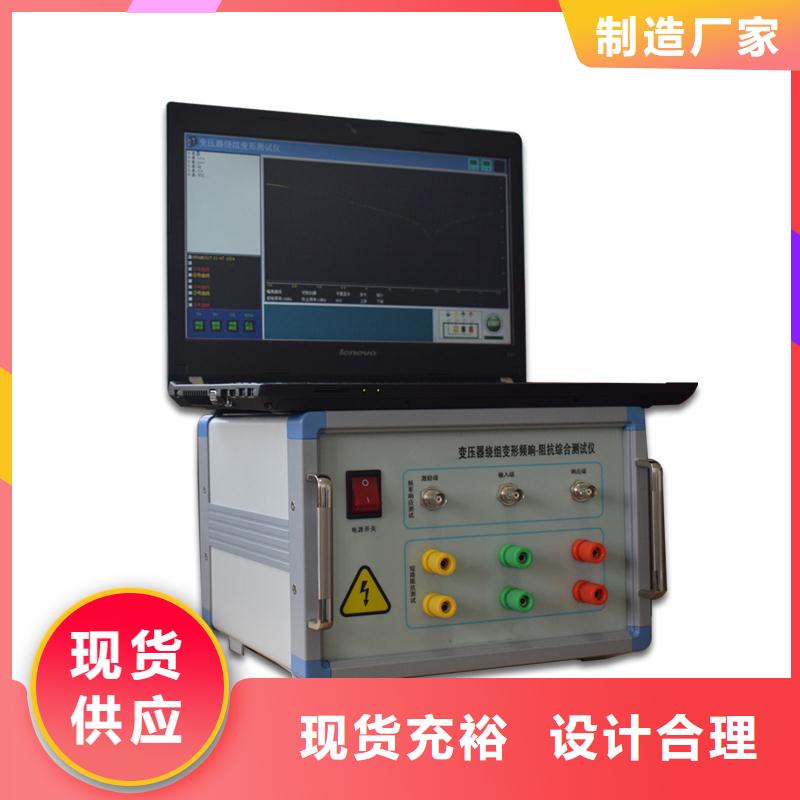

云南变压器绕组变形测试仪注意:所有变压器的参数的内容不能含有空格或者特殊字符。20.4调入数据文件选取“浏览”,会出现一个数据文件系统树性结构。可以双击文件名称将所需数据文件加入到文件列举窗口,(软件界面的左下方)。当列举窗口的文件被选中后,其所包含的测量数据会显示到数据文件列表中。软件菜单栏的“所有数据”和“所选数据”用来掉文件列举窗口中的文件(软件界面的左下方)。选择“分析测试报告”将会对已选择显示的数据文件中的前两条数据显示测试报告,并可进行打印或输出Word电子文档。20.5分析数据报告选择“分析测试报告”,会出现一个数据文件报告。上方显示的是加入的数据的文件名称和测量时间,中间是对数据的结论显示,分为相间比和参考比较结果。选择“输出Word报告”将会生成一个Word文档的测试报告,可进行查看和打印等等。二十一、试验程序及注意事项1.当电力变压器停下后,由于绕组变形频响实验特殊性要求,应将所有套管短接地进行充分放电。电力变压器试验项目变压器绕组变形频响法试验,其目的是为了避免具有直流信号试验项目,例如直阻、有载试验会导致变压器铁芯饱和造成试验数据错误。2.该仪器通电前确认钮子开关是否在“外置电源”上,不要做任何试验测试接线,等待开机后初始化后。3.开机后仪器发出“嘟嘟”两声提示音后初始化完成,可以操作试验接线。4.频响法试验:在测试频响实验中拆线、接线是不需要仪器关闭电源,每次测试结束后输出信号会自动关闭。分节开关位置选择无特殊情况下应选在1分节上。5.无线电波和空间电场干扰,在测试套管端对应另侧接地屏蔽干扰信号。6.阻抗法试验:在测试阻抗实验中拆线、接线也是不需要仪器关闭电源,每次测试结束后输出信号会自动关闭。短接接线要注意,如果接触不良会导致测量不准。




坚持以质量求生存,以效益求发展,以服务求信誉的经营方针,始终将用户的需求作为自己的奋斗目标。公司以市场为中心实施科技发展战略,不断研制开发新 配电终端测试仪产品,扩展经营领域,推动企业的发展,力争为客户提供满意的 配电终端测试仪产品和优质的服务。



云南变压器绕组变形测试仪调入数据文件选取“浏览”,会出现一个数据文件系统树性结构。可以双击文件名称或者单击文件名前的选择框,将所需数据文件打钩并加入到文件列举窗口,(软件界面的正上方)。当列举窗口的文件被选中后,其所包含的曲线数据会显示在曲线坐标系,曲线的数据分析结果会显示到数据分析列表中。(软件界面的正下方)。再双击文件名称或者单击文件名前的选择框,就可以取消掉正在显示的数据文件。选择“分析测试报告”将会对已选择显示的曲线数据文件中的前三条曲线显示测试报告,并可输出到Word文档提供查看和打印。注意:不同测试频率或测试频率步长的数据文件不能一同调入和分析。13.5分析数据报告选择“分析测试报告”,会出现一个数据文件报告。上方显示的是加入的曲线分析结论。结论将根据选择曲线的相位关系出现不同的结果。如果是不同相的两条曲线,将根据相关系数的大小得出“一致性很好”、 “一致性较好”、 “一致性较差”、 “一致性很差”等结果,如果是同相的两条曲线,将根据相关系数的大小得出“正常绕组”、 “轻微变形”、 “明显变形”、 “严重变形”等结果。选择“输出Word报告”将会生成一个Word文档的测试报告,可进行查看和打印等等。13.6分析数据曲线调入数据文件后,可用线性坐标或对数坐标显示波形,也可以使用二维或三维模式查看多种曲线,选择“数据”工具栏项目,可以打开数据文件所在的文件夹,方便使用者直接查看数据文件或Word分析报告。13.7其它操作选择“设置”中的“频段设置”,可设置高中低频段的范围,将影响报告中的相关系数和均方差显示。
